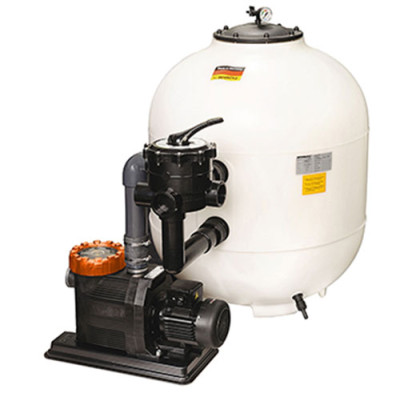

CRISTALL²-Filteranlage Ø750 mm, 400 V

CRISTALL²-Filteranlage



Komplett mit Filterbehälter aus starkwandigem Polyetyhlen, mit Flanschdeckel DN 220 aus glasfaserverstärktem Polypropylen, mit vormontiertem Düsenkreuz, Entleerungsventil mit Schlauchanschluss, Manometer, manueller Entlüftung sowie einem 6-Wege-Rückspülventilsatz, komplett verrohrt mit selbstansaugender Filterpumpe aus Kunststoff mit GS-Zeichen und großem Fasernfänger (steckerfertig), auf einer geräuschdämpfenden Kunststoff-Palette montiert.
Ausgestattet mit selbstsaugender Kunststoffpumpe, großem Faserfänger, Entleerungshahn mit Schlauchanschluss, Manometer, Entlüftung sowie ein 6-Wege-Sidemount-Ventil wird die Anlage komplett verrohrt, auf einer geräuschdämpfenden, strapazierfähigen Kunststoffpalette vormontiert und steckerfertig geliefert.

Betriebsdruck: max. 1,5 bar · Betriebstemperatur: max. 30° C.
Nicht für den Einsatz unter ständiger Sonneneinstrahlung und für Solaranlagen geeignet.
Der Filtersand muss gesondert bestellt werden.



Technische Daten
Ø Kessel	750 mm
Filterleistung	22 m³/h
Höhe	1055 mm
Pumpe	Deluxe 20
Wassersäule i mWS	6,5
Spannung	400 V
Anschlüsse	2"
Betriebsdruck	max. 1,5 bar
Sandfüllung / Körnung	200 Kg (0,4-0,8 mm) und 100 Kg (0,7-1,2)

Die Filteranlage wurde mit der jeweils angegebenen Wassersäule ausgelegt. Diese entspricht einer Fließgeschwindigkeit von 50 m/h im Filterbehälter (DIN EN 16713 - Fließgeschwindigkeit <= 50 m/h).
